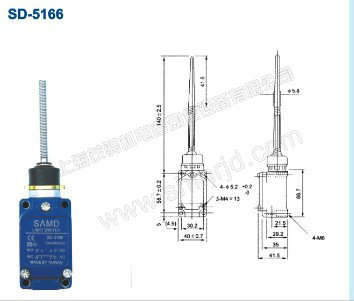

SD-5166

返回上一页

主要特征

SD-5166

产品特征：

特征Characteristics

双回路型限动开关，用途广泛
Double-circuit limit switch,is widely used

具坚固之一体铸造铝合金外壳
Fiem aluminum lov enclosure

高机械强度
High mechanical strength

具耐油、防水和防压结构
Structure reventing iol,water and pressure

因装有设定位置指示板，故维护容易
Indicating plate with setting position is installed in it,so it is easy to maintain

引动器种类多，方便使用
Kinds of actuators is taken convenience for using

内藏接点座有双簧片设计，机械寿命长
Built-in contact stand has double-read,so it has long mechanical life

规格：

额定值Rated number
额定电压 Rated Voltage	非电感性负载 Nonelectrical carry				电感性负载 Electrical carry
	电阻性负载 Resistance carry		灯泡负载 Bulb carry		电感性负载 Electrical carry		马达负载 Motor carry
	NC	NO	NC	NO	NC	NO	NC	NO
125VAC	10		3	1.5	10		5	2
250VAC	5		2	1	5		3	1
480VAC	3		1.5	0.8	3		1.5	0.8
600VAC	1		1	0.5	1.5		1	0.5
8VDC	10		6	3	10		6
14VDC	10		6	3	10		6
30VDC	6		4	3	6		4
125VDC	0.8		0.2	0.2	0.8		0.2
250VDC	0.4		0.1	0.1	0.4		0.1

注意：	1.电感性负载之功率因素=0.4：时间常数=7msec.
	2.灯泡负载之突入电流为稳定状态电流之10倍。马达负载之突入电流为稳定状态电流之6倍。
Notice	1.Electricicarry:Power factor=0.4(ac).Time constant=7mesc(dc).
	2.The bulb carry is 10 times as that in stable condition. Motor carry is 6 times as that in stable conditions.

特性：

特性 Characteristics
操作速度 Operation speed	1mm至2mm/sec(SD5104型) 1mm至2mm/sec
动作频率 Action frequency	机械：120次/分电气：30次/分 Mechanically：120times/minute Electically：30times/minute
接点电阻 Contact resistance	15mΩ(初期) 15mΩ(initial)
绝缘电阻 Insulation resistance	100MΩ以上（在500VDC) 100MΩbelow（at500VDC)
耐电压 Bearing voltage	非连续端子间1000VAC，50/60Hz持续1分钟 Noncontact end:1000VAC，50/60Hz for one minute
耐电压 Bearing voltage	载电流与无载电流零件间1500VAC，50/60持续1分钟 Current parts and noncurrent parts:1500VAC，50/60Hz for one minute
振动 Vibration	10至55Hz，1.5mm双振幅 10-55Hz，1.5mm pair swing
冲击Hitting	机械耐久：1000m/sec²(约100GS)；误动作耐久：300m/sec²(约30GS) Machine：1000m/sec²(about100GS)；Action：300m/sec²(about30GS)
周围温度 Ambient temperature	使用时：-10至+80°C
湿度 Humidity	95%RH以上 95%RH above
使用寿命 Serve life	机械：15000000次以上；电气：5000000次以上 Mechanically：15000000times above；Electrically：5000000times above
重量Weight	About275g
保护构造 Protection structure	IEC规格：IP65 IEC specification：IP65
