特性
Characterristics |
|
双断开机械功用
Double break Mechnism |
INO+INC 强迫断开快速机芯INO+INC Force break snap action |
额定电压/电流
Rated Voltsge/Current |
10（4）A,125,250VAC/6(2)A,380VAC
Forinductance Load,CosΦ=0.4 |
接触电阻
Contact Resistance |
最初<10mΩ,测试之后<30mΩInitial<10mΩ,
after testing<30mΩ |
绝缘电阻
Insultation Voltage |
最小 100mΩ 500VDC以下min. 100mΩ at 500VDC |
电介强度
Dielectric Strength |
金属和终端地面及两级每分钟显露AC2000VAC
AC2000VAC/Minute for exposed,metal/terminals,ground and between opposite poles |
电性寿命
Electrical Life |
1000000可持续10A250VAC 1000000at10A 250VAC Resistive |
机械寿命
Mechanical Life |
20000000 |
操作速度
Operating Speed |
120圈/分 120cyles/minute |
防水防压能力
Degree of Protection |
IP66（防压力水柱级） |
上升温度
Ambient Temperature Rised |
超过额定电压的上升温度最大为30°C
MAX30°C over ambient temperature at rated voltage/current |
合乎标准
Comformed Standards |
EN500471,EN50047,IEC337-1,VDE0660 |
操作温度
Operating temperature |
.-25°C+80°C |
保存温度
Storage Temperature |
.-25°C+80°C |
湿度
Humdity |
最大95RH （不结露） 95RH Max （No dewing） |
冲击系数
Shock Resistance |
自由位置10G到超起始位置30G
Free Position 10G Overtravel position 30G |
振动频率
Vibration Frequency |
最大55Hz 55Hz Max |
端子螺丝扭力
Terminal screw Locking Force |
6-8 kgf-cm |
其他螺丝扭力
Other Forces |
覆盖 12-14 kgf-cm/头部 8-9 kgf-cm/竖立 50-60 kgf-cm
cover 12-14 kgf-cm/head 8-9 kgf-cm/Mounting 50-60 kgf-cm |
裸铜线尺寸
Bare Wire Gange |
最大Φ2 |
电缆尺寸
Cable Diameter |
最大Φ9（如果使用在Φ8-9，则IP是66）
Φ9 Max（IP 66 if use cable Φ8-9） |

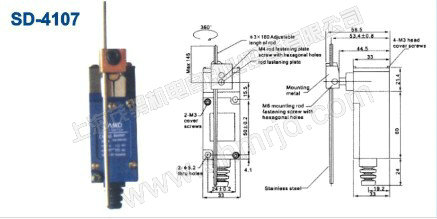

SD-4107
